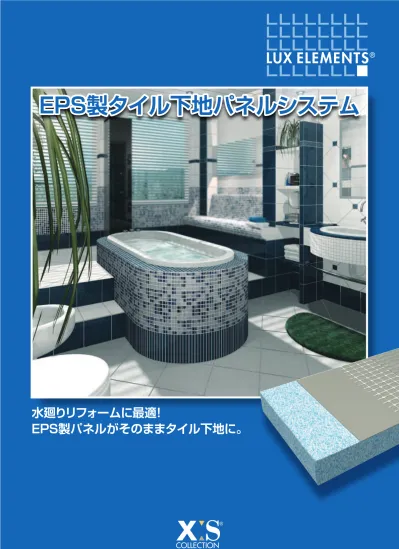

EPS製タイル下地パネルシステム
EPS製タイル下地パネルシステム
EPS製タイル下地パネルシステム
水廻りリフォームに最適！
ELEMENT
1
2
●各種パネル
ELEMENT PANEL
●エレメントパネル
LUX ELEMENT社のEPSパネルは、
モダンな建築資材として環境にやさしく、
バスルームのデザインアップやリフォームを
信じられないくらい容易にします。
TEC
●排管カバー
TOP
●エプロンシステム
LAVADO
●洗面台
TUB
●シャワーベース
RELAX
●シャワーブース ●椅子 ●バスタブ
MODUL
●ベンチ ●サウナ
DECO
●丸柱
CONCEPT
●ガゼボ ●特注ユニット
SYSTEM COMPONENTS
●副資材
LUX ELEMENT社は、硬質発泡スチロール材（EPS）製 造の経験豊富なスペシャリストです。
30年以上に渡りこのEPS下地は、世界各国の著名なホテ ル客室で実践的に使用され、お客様から高い支持と信頼 をいただいてきました。
その間、様々なご要望に応えるべく改良を重ね、今なお進 化を続けています。
ELEMENT PANELとは・・・
パネルの両面をモルタルとグラスファイバーメッシュでコーティングし た硬質発泡スチロール（EPS）製のタイル・左官仕上げ用の下地パネ ルです。
軽量で持ち運びが容易なうえ、断熱性・防水性・耐圧性にも優れた発 泡スチロール素材は、まさに水廻りの下地材として最適です。 600×2500mm×１０種類の厚みの異なるパネルに加え、R形状の構 造用パネルや排水システムを完備したシャワーベースなどの各種 パーツを使用して、充実した水廻り空間の演出が可能です。
BEFOR
AFTER
BEFOR
AFTER
グラスファイバー メッシュ
モルタル材 モルタル材
硬質
発泡スチロール材 （EPS）
ドイツ・レバークーセンにある LUX ELEMENT社
TOP
タイル施工前
タイル施工後
タイル施工前
タイル施工後
TUB
ELEMENT
3
4
●各種パネル
TEC
●排管カバー
TOP
●エプロンシステム
4mm∼100mm迄の 10種類の厚みのパネル
壁下地としての使用
床下地としての使用
たて、よこにスリットの入ったパネル
大きなR面にも施工可能 モザイクタイルを貼って完成
20mm厚のあらかじめ切込みの 入ったパネルで、コーナー部分を しっかり固定します。
両面テープのはくり紙をはがす
90ºに曲げて固定する
コーナー部分に設置
メンテナンス用開口部
ジャグジーバス用
高さ調節用金物
TOP-TRS
30mmの厚みのパネルを バスタブの廻りに設置して その上にバスタブを乗せます。 基本パネルの大きさは、600×2500mm（ハーフサイズ：600×1250mmも有り）、
5
6
排水管もセットされた洗面台システムです。 壁にあらかじめ固定したブラケットに
タイルで化粧されたこの洗面台をセットすれば完成です。
様々な仕様のポイント排水溝とライナー排水溝が有ります。 卓越した排水技術と、多種のアクセサリーを備える
シャワールームのベース製品です。
簡単にR面のシャワーブースが組み上がります。 部材を組み合わせるだけのバスタブや、
形が出来上がったリラックス椅子なども対応致します。
LAVADO
●洗面台
TUB
●シャワーベース
RELAX
●シャワーブース ●バスタブ ●椅子
ステンレス製ブラケットに 差し込む
LAVADO-FLOATの断面
ポイント排水溝 TUB-MR
ポイント排水（センター）
ポイント排水（コーナー）
ライナー排水溝 TUB-LINE
ライナー排水溝 TUB-LINE COMBI ライナー排水 ライナー排水
シャワーブース RELAX-RD
シャワーブース RELAX-BW
バスタブ RELAX-JUNOR
7
8
エレメントパネルを使って独立サウナ室の施工も可能です。
ベンチユニットについては、現場で面倒な曲線部分のコンクリート下地を 作る手間を省いてくれます。
Ø240mm H2500mmの丸柱ユニットは 簡単にタイル貼りの柱を作ることが出来ます。 柱頭・柱脚を飾るアクセサリー部品も有ります。
MODUL
●ベンチ ●サウナ
DECO
●丸柱
SYSTEM COMPONENTS
●副資材各種
30年以上の経験から、専用に開発されたEPS専用の副資材。
接着剤・施工用接着剤・シール材・シール用テープ・スクリューねじ・針などが トラブルフリーの施工を強力にサポートします。
出隅、入隅形状も 取り揃えています。
1500×1500mm∼3000×3000mm サイズまで組み立て可能
丸柱 1/2円柱
1/4円柱 コーナー柱
9
10
あらゆるご要望に応じて、ゼロから設計していく「コンセプト」シリーズは、 スパ・温浴施設・ホテル等の大型物件向けの商品です。
現場で面倒なR面のコンクリート下地を作る必要がなく、
納期の短縮・デザインの自由度やコストパフォーマンスにおいても、 大きなメリットがあります。
CONCEPT
本 社 〒507-0071 岐阜県多治見市旭ケ丘10丁目6-55 TEL 0572-20-0711 FAX 0572-20-0722
東京営業所 〒170-0003 東京都豊島区駒込6-35-10 TEL 03-5974-7222 FAX 03-5974-7178
大阪営業所 〒550-0005 大阪市西区西本町1-9-9 LAIDビル1F TEL 06-6556-7859 FAX 06-6556-7869
E-mail : info@x-s.jp http://www.x-s.jp
Beverly Wilshire Hotel
Los Angeles, USA Caesars PalaceLas Vegas, USA
Grand Hotel
Stockholm, Sweden
Nosalowny Dwor
Zakopane, Poland 5th ElementKiev, Ukraine
Hotel Metropole
Monte-Carlo, Monaco AtlantisDubai, UAE
